加工事例

産業機器、電力設備、工作機械、医療機器、電子機器等の筐体、カバー、フレーム、シャーシ等板金部品の加工事例

【加工材質】 鉄　SPCC/SPHC/SS400/SECC/SGCC/ZAM 他
ステンレス　SUS304/SUS430/SUS316 他
その他　アルミ/銅/真鍮/チタン
【板厚】 主に0.3mm～9.0mm ※切断のみ最大12mm
【サイズ】 指先サイズ～両手で抱えるくらいの大きさまで　　※10mm×10mm×10mm程度～1500mm×1500mm×2000mm程度
【表面処理】 三価クロメート/六価クロメート/ニッケルメッキ/溶融亜鉛メッキ/カチオン電着塗装/溶剤塗装/紛体塗装/アルマイト/シルク印刷/他
【加工内容】 ファイバーレーザー加工、CO2レーザー加工、ターレットパンチプレス加工、ベンダー曲げ（プレスブレーキ）加工、プレス加工、油圧プレス加工、タップ加工、 スタッド溶接、圧入、カシメ、TIG溶接、Co2(半自動）溶接、スポット溶接　など

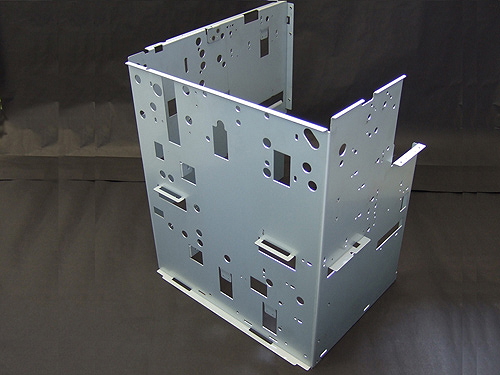

  • 材質：SECC
  • サイズ：400×400×500
  • 分野：現金両替機フレーム
  • 加工内容：レーザー複合機加工、プレス加工、ベンダー曲げ、スポット溶接等

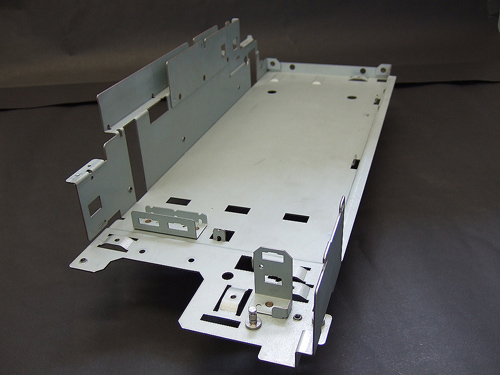

  • 材質：SECC
  • サイズ：400×220×130
  • 分野：自動レジフレーム
  • 加工内容：レーザー複合機加工、プレス加工、ベンダー曲げ、スポット溶接等

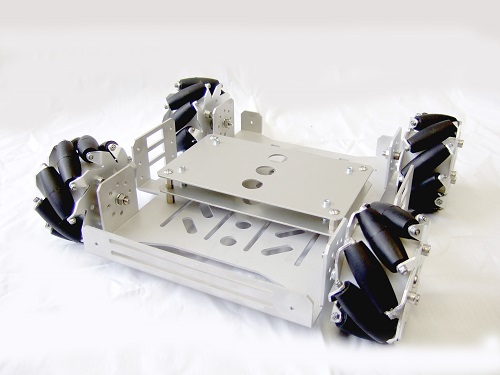

  • 材質：A5052　アルミ
  • サイズ：300×300×100
  • 分野：AGV（搬送用ロボット）フレーム
  • 加工内容：ファイバーレーザー複合機加工、ベンダー曲げ、アルマイト等

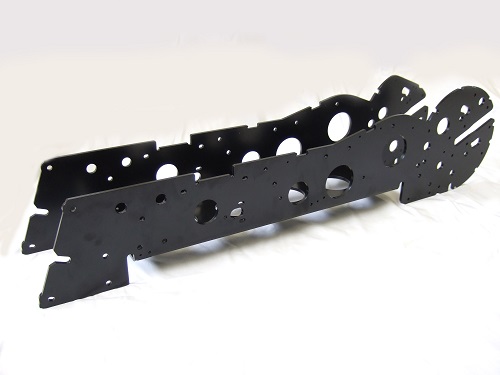

  • 材質：SPHC　t=4.5
  • サイズ：700×150×150
  • 分野：ロボットアームフレーム
  • 加工内容：ファイバーレーザー複合機加工、ベンダー曲げ、カチオン電着塗装等

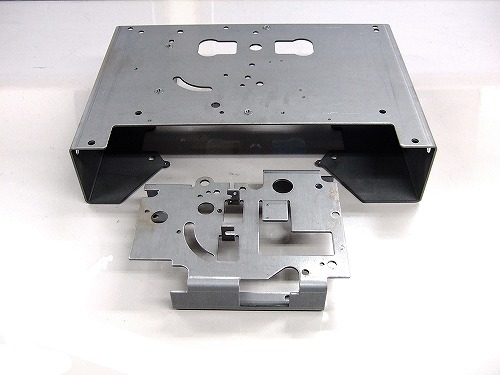

  • 材質：SPHC　t=2.3
  • サイズ：500×300×200
  • 分野：高圧電力設備
  • 加工内容：レーザー複合機加工、プレス加工、ベンダー曲げ、タップ加工等

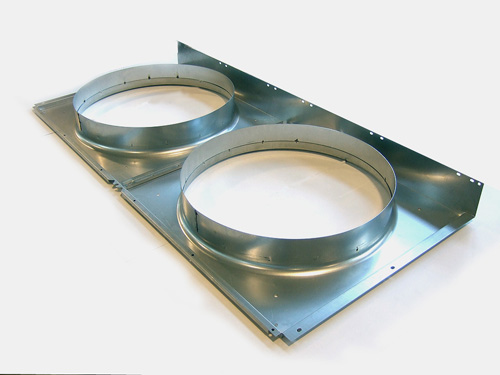

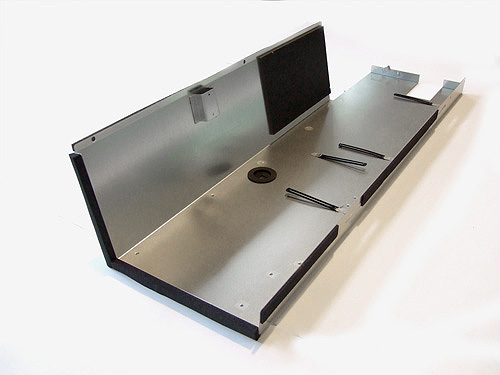

  • 材質：SGCC　t=1.6
  • サイズ：1400×750×120
  • 分野：業務用冷凍機器
  • 加工内容：タレパン（NCT)、プレス、ロール曲げ、ベンダー曲げ、スポット溶接
  • 材質：SGCC　t=2.0
  • サイズ：900×700×800
  • 分野：業務用冷凍機器
  • 加工内容：タレパン（NCT)、ベンダー曲げ.スポット溶接

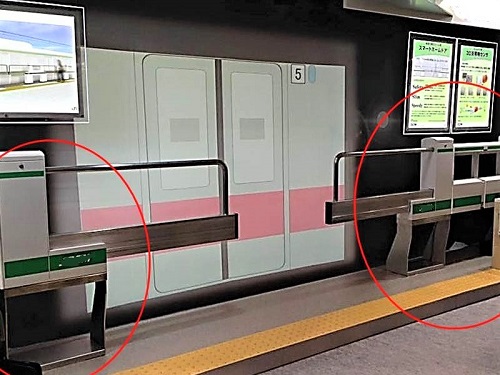

  • 材質：SUS304
  • サイズ：1000×300×1000
  • 分野：スマートホームドア試作
  • 加工内容：レーザー加工、ベンダー曲げ、TIG溶接　他

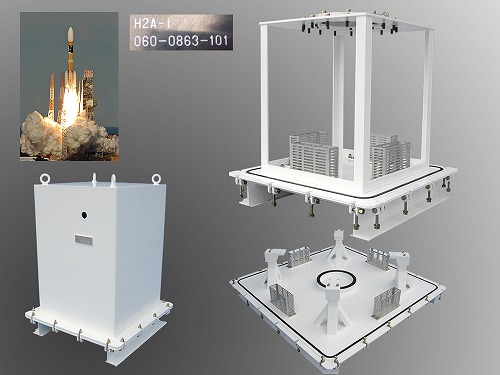

  • 材質：SPHC　t=2.3 SS400 t=6.0 等
  • サイズ：1000×1000×1200
  • 分野：航空宇宙分野　H2Aロケット関連設備
  • 加工内容：レーザー加工、ベンダー曲げ、TIG溶接　組付け他

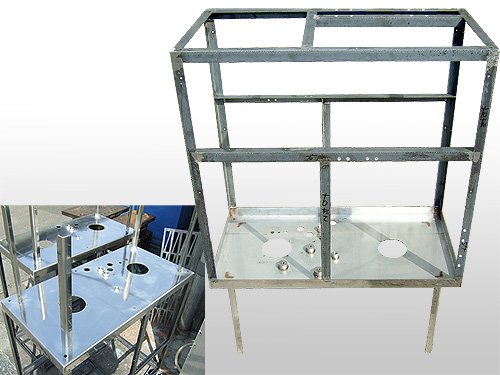

  • 材質：SSアングル　等
  • サイズ：1000×300×1200
  • 分野：工作機械関連　フレーム
  • 加工内容：レーザー加工、ベンダー曲げ、TIG溶接

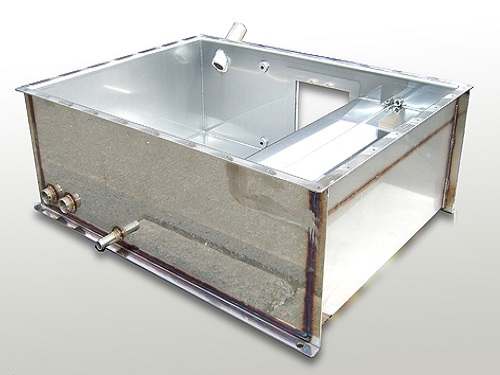

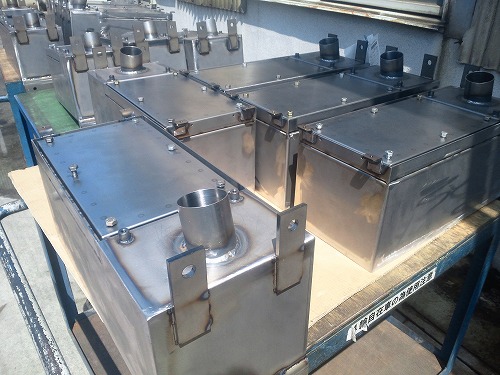

  • 材質：SUS304　
  • サイズ：1400×1000×600
  • 分野：工作機械関連　タンク
  • 加工内容：レーザー加工、ベンダー曲げ、TIG溶接
  • 材質：SPHC　SPCC　
  • サイズ：450×300×300
  • 分野：鉄道車両　
  • 加工内容：レーザー複合機加工、ベンダー曲げ、TIG溶接、半自動溶接、スポット溶接
  • 材質：SPCC　
  • サイズ：350×240×120
  • 分野：通信機カバー
  • 加工内容：タレパン（NCT）、ベンダー曲げ、TIG溶接、スポット溶接、塗装

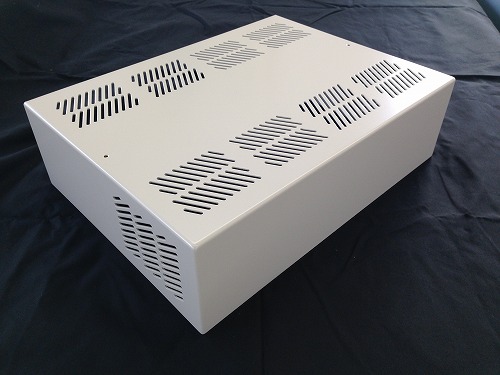

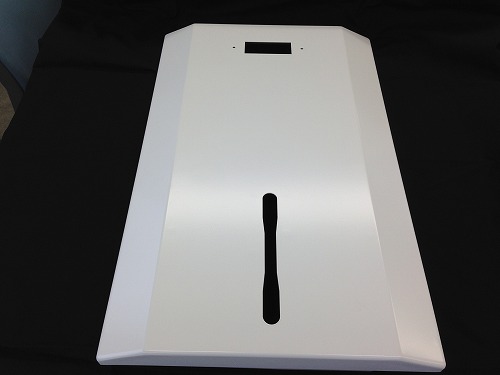

  • 材質：SPCC　
  • サイズ：400×300×100
  • 分野：家庭用蓄電池　筐体カバー
  • 加工内容：レーザー複合機加工、ベンダー曲げ、TIG溶接、スポット溶接、塗装

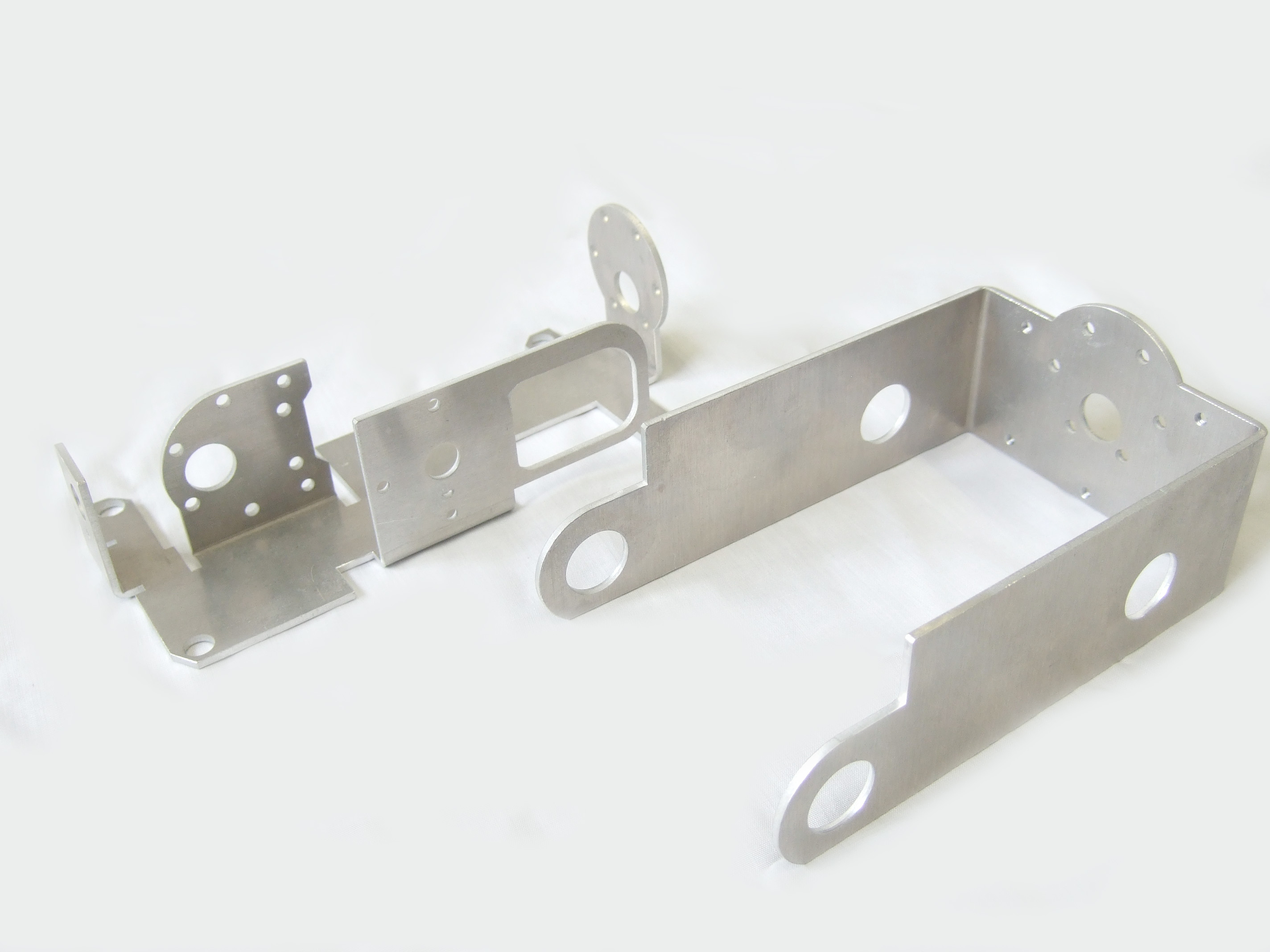

  • 材質：A5052　
  • サイズ：100×80×50
  • 分野：ロボット部品
  • 加工内容：レーザー加工、ベンダー曲げ

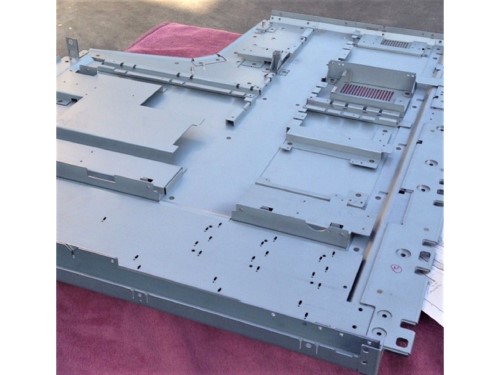

  • 材質：SECC　
  • サイズ：1000×1200×200
  • 分野：ATMフレーム
  • 加工内容：レーザー複合機加工、ベンダー曲げ、TIG溶接、スポット溶接等

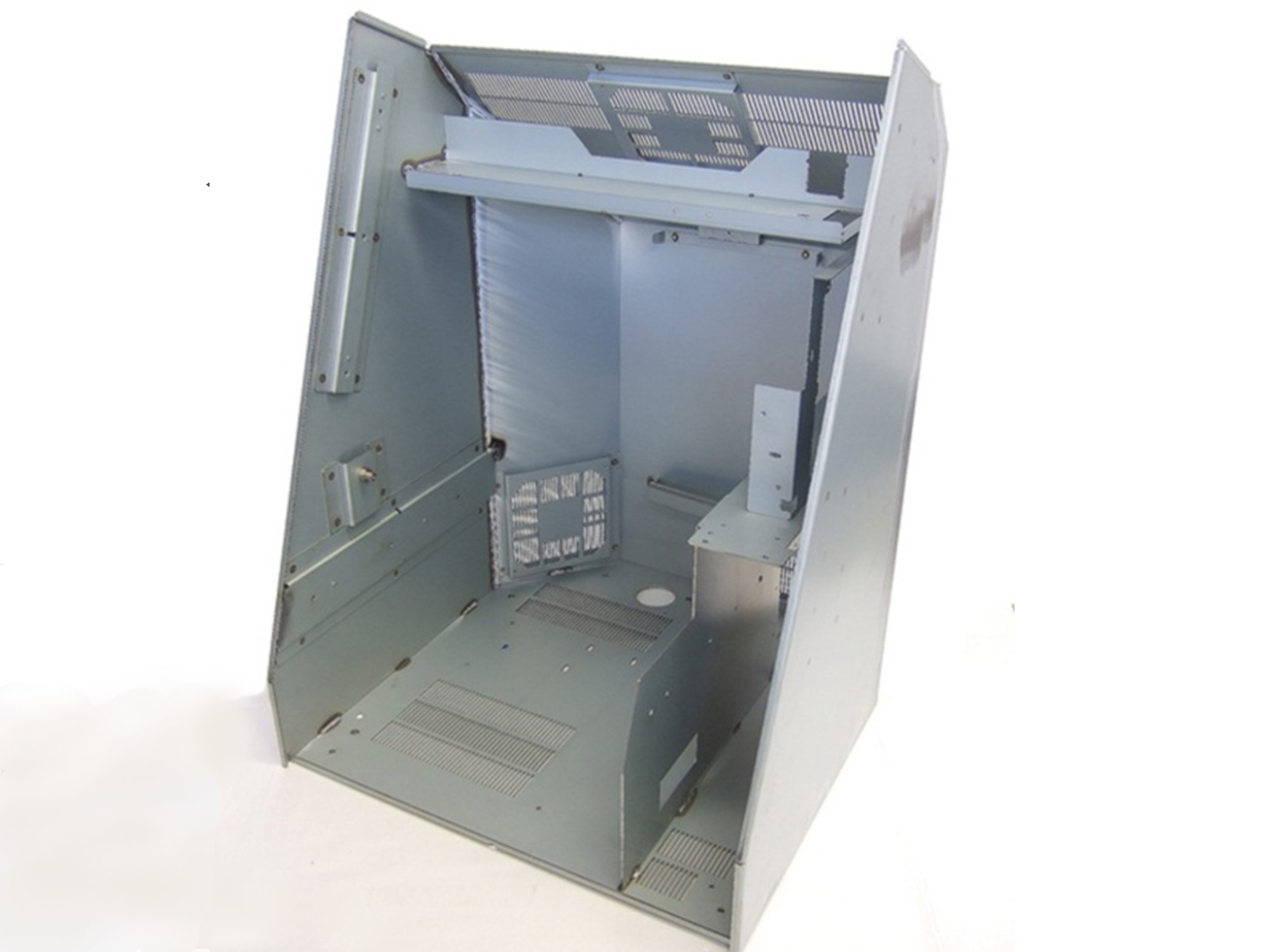

  • 材質：SECC　
  • サイズ：500×400×750
  • 分野：航空チケット発券機筐体
  • 加工内容：レーザー複合機加工、ベンダー曲げ、TIG溶接、スポット溶接等

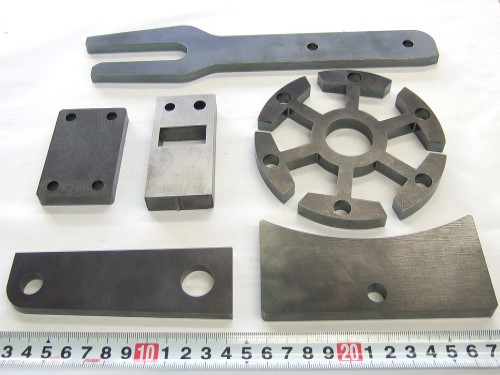

  • 材質：SS400
  • サイズ：t=6.0～12.0
  • 分野：厚板レーザー加工
  • 加工内容：レーザー加工　
    　　　　　　　　　　　　.


    • 林製作所は精密板金加工でお客様のモノづくりをサポートします。
